Tempat asal:
Cina
Nama merek:
Ruideer
Sertifikasi:
CE;ISO9001;ISO14001;OHSAS 18001;GB/T29490
Nomor model:
Ditetapkan pengguna

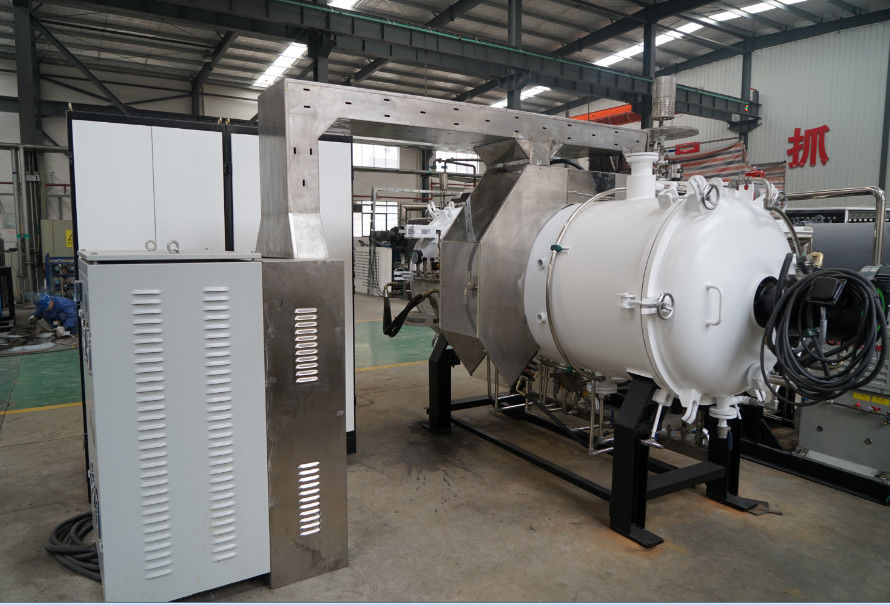

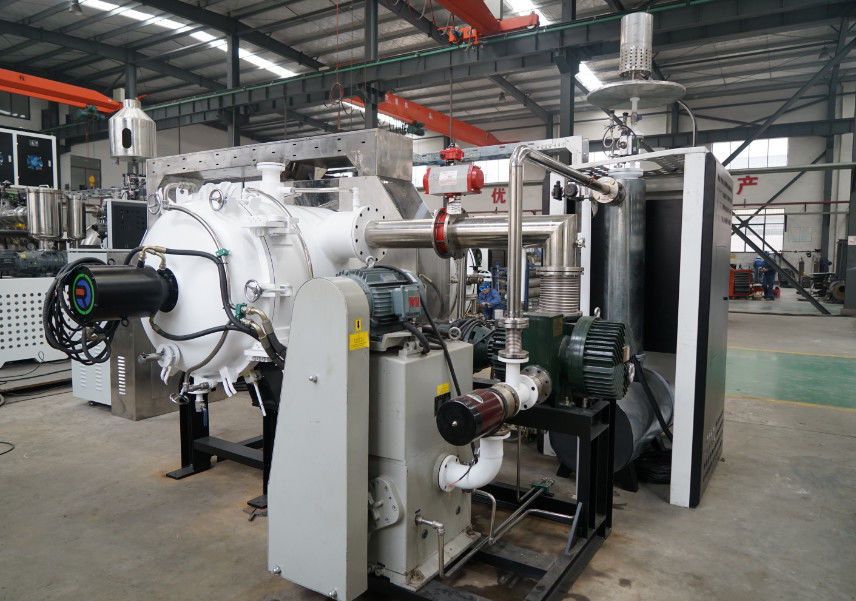

Operasi tinggi efisien logam sintering dewaxing furnace (dapat digunakan untuk laboratorium dan industri)
Aplikasi utama
The metal sintering furnace is designed for sintering of hardmetal products. Tungku sintering logam dirancang untuk sintering produk-produk logam. The sinter-HIP furnace comprises single-chamber water-cooled horizontal furnace body with two water-cooled doors, a control system , heating system, vacuum system, debinding system, Н2 burn-off system, water cooling system, gas system, heat insulation, fast cooling system, safety system, and hydraulic system. Tungku sinter-HIP terdiri dari badan tungku horisontal berpendingin air satu ruang dengan dua pintu berpendingin air, sistem kontrol, sistem pemanas, sistem vakum, sistem debinding, sistem burn-off Н2, sistem pendingin air, sistem gas, insulasi panas , sistem pendinginan cepat, sistem keselamatan, dan sistem hidrolik.
Persyaratan kelembaban dan suhu
Kelembaban: <90% (pada usia 35 HaiC)
Suhu: 0 ~ + 45 ℃
Parameter catu daya
Catu daya: 375 ~ 430 V, 50 Hz, sistem 5-kawat 3 fase
Kontrol catu daya: 210 ~ 250 V, 50 Hz, satu fase
Permintaan (daya): ≥410 kV · А, pelanggan harus mengatur kabel daya dengan penampang: ≥180 mm2
Parameter teknis dasar
Item no. |
Parameter
|
Nilai yang dibutuhkan
|
1 |
Kehidupan pelayanan
|
6000 siklus / masa kerja 20 tahun
|
2 |
Ruang yang berguna (memuat ukuran dengan bagian-bagian)
|
≥510 × 470 × 1000 mm (W × H × L) |
3 |
Max. Maks. charge weight (including graphite furniture for part support) berat isi (termasuk furnitur grafit untuk penyangga bagian)
|
1000 kg |
4 |
Max. Maks. design temperature suhu desain
|
1600 ℃ |
5 |
Max. Maks. working temperature suhu kerja
|
1550 ℃ |
6 |
Max. Maks. working pressure Tekanan Pekerjaan
|
55 bar |
7 |
Kekosongan luar biasa
|
1 Pa (Setelah pemanasan, dalam kondisi dingin, kosong, kering)
|
8 |
Tingkat penyedotan
|
Tingkat vakum turun hingga 3 Pa untuk dicapai dalam waktu 40 menit setelah dimulainya pompa, tingkat vakum bisa mencapai 1pa setelah menyedot debu terus menerus dalam waktu 30 menit (Setelah pemanasan, dalam kondisi dingin, kosong, kering)
|
9 |
Tingkat kebocoran vakum (rata-rata lebih dari 24 jam)
|
3 Pa per jam (Setelah pemanasan, dalam kondisi dingin, kosong, kering)
|
10 |
Pengikat pengikat%
|
≥ 98% (dewaxing di Ar, total 10kg lilin, rata-rata maks. 3 kali)
|
11 |
Max. Maks. heating rate tingkat pemanasan
|
8 ℃ / menit dalam tungku kosong 5 ℃ / menit dalam tungku yang terisi penuh
|
12 |
Waktu bertekanan hingga 55 bar
|
≤ 20 menit: Pada Pemanasan, kosong atau terisi penuh pada suhu tungku 1450-1550deg.C, Ar tekanan minimum 120 bar (Mengurangi katup harus disiapkan oleh pelanggan sendiri)
|
13 |
Waktu pendinginan
|
≤ 7 jam (1480 ℃ hingga 100 ℃ dengan tungku yang terisi penuh, pada suhu air pendingin ≤28 ℃)
|
14 |
Waktu operasi bertenaga UPS untuk kontrol elektronik
|
UPS powers the indicators and controls of the furnace in case of blackout; UPS memberi daya pada indikator dan kontrol tungku jika terjadi pemadaman; UPS-powered operation time ≥ 60 min Waktu operasi bertenaga UPS ≥ 60 mnt
|
15 |
Keseragaman suhu |
≤ ±7℃. ≤ ± 7 ℃. Measured by sintering of the FERRO ceramic shrink rings in the empty furnace under vacuum at 1450℃ on graphite trays. Diukur dengan sintering cincin menyusut keramik FERRO di tungku kosong di bawah vakum pada 1450 ℃ pada nampan grafit. Can be soak in process (FERRO shrink rings should be supplied by the buyer.Suggest grade of 334,because the test ring are multifarious,The test only as reference,take below item3.16 as main test standard) Dapat direndam dalam proses (FERRO shrink ring harus disediakan oleh pembeli. Sarankan grade 334, karena ring uji beraneka ragam, Tes hanya sebagai referensi, ambil di bawah item3.16 sebagai standar uji utama)
|
16 |
Keseragaman parameter dalam produk yang disinter
|
To be measured by sintering of the witness YG8 or YC40 grade hardmetal samples (with paraffin or PEG binder): max. Untuk diukur dengan sintering sampel hardmetal kelas YG8 atau YC40 saksi (dengan parafin atau pengikat PEG): maks. magnetic saturation scatter ≤ ± 0,20%, max. sebaran saturasi magnetik ≤ ± 0,20%, maks. coercivity scatter ≤ ± 0.3kA/m. hamburan koersivitas ≤ ± 0.3kA / m. Hardmetal witness plates to be delivered by the Buyer, the quality of the samples to be confirmed by the Seller. Piring saksi Hardmetal yang akan dikirimkan oleh Pembeli, kualitas sampel yang akan dikonfirmasi oleh Penjual.
|
17 |
Mode pengukuran suhu tungku
|
Termokopel tunggal WRe5-26 dalam tabung TC ganda
|
18 |
Mode kontrol suhu
|
Kontrol suhu 3 zona
|
19 |
H2 selama debinding
|
Flow range: 1 to 150 standard Liters per minute (slm). Rentang aliran: 1 hingga 150 Liter standar per menit (slm). Flow control resolution (increment): 1slm. Resolusi kontrol aliran (kenaikan): 1slm.
|
20 |
Dimensi dan tapak tungku
|
Sesuai Lampiran 2
|
21 |
Fungsi
|
Vacuum dewaxing, H2 dewaxing, sintering vakum, sintering tekanan parsial, sintering tekanan gas, pendingin vakum, pendinginan tekanan Ar terkontrol, pendinginan cepat
|
